本文作者:李德强
          第二节 硬中断与软中断



        计算机的中断类型有两种:硬中断与软中断。一般把计算机硬件设备对CPU产生的中断请求称为硬中断,而把计算机软件程序通过使用int n指令而对CPU产生的中断称为软件中断。而从CPU与中断发生的位置来区分也常常将硬中断称作外中断,因为它发生在CPU的外部。相反的,将CPU在执行程序过程中出现的中断称为内中断。

        关于软中断的中断向量如下:

中断向量

异常

0x00

除零错

0x01

调试异常

0x02

不可屏蔽中断

0x03

断电

0x04

上溢出

0x05

边界检查

0x06

无效操作码

0x07

无协处理器

0x08

双重错误

0x09

协处理器段超限

0x0A

无效的TSS

0x0B

段不存在

0x0C

栈异常

0x0D

一般保护错

0x0E

页错误

0x0F

保留

0x10

协处理器错

0x11-0x19

保留

0x1A-0xFF

未用




        外部中断主要是由两个8259A中断控制器(PIC和PIC2)来产生,每个8259A有8根中断信号线(IRQ0-IRQ7和IRQ8-IRQ15),两个级联在一起的8259A中断控制器可以挂接15个不同的外部设备,为这些外设提供中断控制处理,并可以向CPU发送中断信号。计算机在启动时BISO程序已经对8259A进行了相应的设置,其设置结果如下:





        IRQ0-IRQ7被BISO程序所设置的中断向量为0x8-0x0f,IRQ8-IRQ15的中断向量为0x70-0x77。如下表:

IRQ

中断向量

中断

IRQ0

0x08

时钟

IRQ1

0x09

键盘

IRQ2

0x0A

PIC2

IRQ3

0x0B

COM2

IRQ4

0x0C

COM1

IRQ5

0x0D

LPT2

IRQ6

0x0E

软驱

IRQ7

0x0F

LPT1

IRQ8

0x70

实时时钟

IRQ9

0x71

重定向IRQ2

IRQ10

0x72

保留

IRQ11

0x73

保留

IRQ12

0x74

PS/2鼠标

IRQ13

0x75

FPU异常

IRQ14

0x76

IDE0

IRQ15

0x77

IDE1

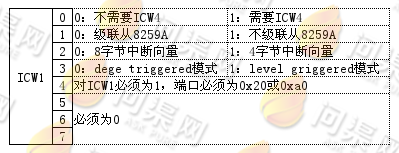

        通过软中断向量表和硬中断向量表可以看到它们的中断向量有一部分是重叠的,也就是0x08-0x0f这部分。由于8259A是可编程的中断控制器,所以可以对其编程重新指定它的中断向量。我们打算让IRQ0-IRQ15的中断向量号为0x20-0x2f。8259A是通过向相应的端口写入特定的ICW来实现的,主8259A对应的端口地址为0x20和0x21,从8259A对应的端口地址是0xa0和0xa1。而ICW一共有4个,每一个都是具有特定格式的字节。下面看一下4个ICW的特定格式:


        知道了可编程中断控制器8259A的控制方式就可以对其进行重新编程,使它的中断向量为0x20-0x2f与CPU异常中断向量分开,不再重叠:

//设置主8259A和从8259A
outb_p(0x11, 0x20);
outb_p(0x11, 0xa0);
//设置IRQ0-IRQ7的中断向量为0x20-0x27
outb_p(0x20, 0x21);
//设置IRQ8-IRQ15的中断向量为0x28-0x2f
outb_p(0x28, 0xa1);
//使从片PIC2连接到主片上
outb_p(0x04, 0x21);
outb_p(0x02, 0xa1);
//打开8086模式
outb_p(0x01, 0x21);
outb_p(0x01, 0xa1);

        设置完了8259A之后还要做一件事情,虽然我们对8259A重新编程并设置了其中断向量,但是系统内核程序并没有能够处理这些中断相应的程序。也就是说,当CPU接收了一个中断信号时,并不知道要执行什么样的程序来响应中断。所以我们要暂时将这些中断关闭,等到完成了中断处理程序之后再将这些中断逐个打开。将IRQ0-IRQ15的中断暂时关闭:

//关闭IRQ0-IRQ7的0x20-0x27中断
outb_p(0xff, 0x21);
//关闭IRQ8-IRQ15的0x28-0x2f中断
outb_p(0xff, 0xa1);
