        接下来我们要对自平衡算法做一下详细描述。假设有这样一个情景（小时候我们都玩过的）：如果有一根很高的木棍直立在你的手掌上，当木棍顶端向前倾斜时，想要让其恢复平衡状态，我们需要将手掌也向前移动，如下：

        我们来看以下三种情况：
        1、木棍顶端前倾的速度大于手掌前移的速度，木棍则继续前倾，直到倒下。
        2、木棍顶端前倾的等于大于手掌前移的速度，木棍则保持前倾状态。
        3、木棍顶端前倾的速度小于手掌前移的速度，木棍则上扬。
        因此我们需要使手掌的速度大于木棍顶端前倾的速度。但我们无法直接测量木棍前倾速度，而是通过MPU6050陀螺仪来测量其倾斜的角加速度进而计算出其倾斜角度。并根据倾斜角度通过PID反馈控制来修正电机正反转数，来实时调整小车的平衡。当然只调整电机速度是不行的，我们需要调整电机的加速度，通过加速度计算出速度：

void engine_move(s_engine *e)
{
        //时间片
        double timer = (double) ENG_TIMER / 100.0;
        //根据初速度、加速度算计当前速度
        e->vel = e->vel + e->acc * timer;
}

        关于PID控制的资料有很多，我们也不需要作过多的介绍，只对比例（P）、积分（I）、微分（D）各项做一点简单的说明：
        比例控制：比例控制器的输出与输入误差信号成比例关系。也就是线性关系。
        积分控制：如果在进入稳态后存在稳态误差，则称这个控制系统是有稳态误差的或简 称有差系统。为了消除稳态误差，在控制器中必须引入积分项。积分项对误差取决于时间的积分，随着时间的增加，积分项会增大。
        微分控制：在微分控制中，控制器的输出与输入误差信号的微分（即误差的变化率）成正比关系。

         一般来说PID控制分为位置式控制和增量式控制，本例所使用的是增量式控制，对PID式子化简，并从Timer的N到时N-1的计算如下（化简过程略）：

Acc  = Kp * (et - et_1) + (Ki * et) + Kd * (et - 2 * et_1 + et_2)

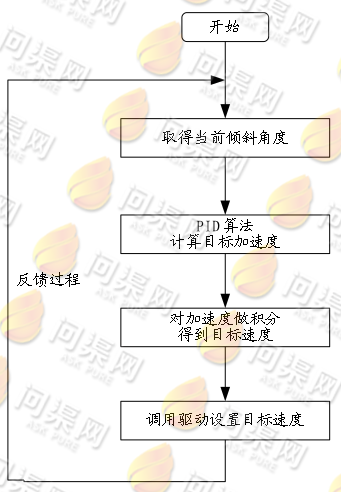

下面来看一下引擎中自平衡原理：

        代码实现：

void engine_balance()
{
        s_engine *e = &engine;
        //启动MPU6050
        mpu6050_setup();
        //增量式PID输入
        double et = 0.0, et_1 = 0.0, et_2 = 0.0;
        //启动引擎
        while (true)
        {
                //取得角度
                mpu6050_value(&e->x, &e->y, &e->z, &e->ax, &e->ay, &e->az);
                //计算倾斜角
                double angle = e->y + e->dy;
                et_2 = et_1;
                et_1 = et;
                et = angle;
                //PID反馈控制
                e->acc = engine_pid(et, et_1, et_2);
                //显示输出
                printf("angle: %7.2f\tacc: %7.2f\tvel: %7.2f\tKp: %7.2f\tKi: %7.2f\tKd: %7.2f\n", angle, e->acc,e->vel, Kp, Ki, Kd);
                //通过电机加速度计算电机速度
                engine_move(e);
                //设定电机速度
                driver_set_speed(e->vel);
                //时间片
                usleep(ENG_TIMER * 1000);
        }
}

接下来需要确定PID中三个系数的值。你可以使用示波器，也可以自己编写图形化界面自己绘制波形。我们在这里只是简单的通过对小车倾斜做观察从而确定了系数取值（没有投入更多的精力使其完美的平衡）。这里我们给出小车的PID参考值为：

        Kp = 3989.00;
        Ki = 216.00;
        Kd = 32875.00;

        最后，非常感谢大家的支持！提供完整的程序代码（Linux 环境 gcc 5.3.1）：

BalanceCar.tar.gz
